安阳长泰硅业有限公司为您免费提供滑动水口,中间包水口锆芯,压制定径水口等相关信息发布,敬请关注!

　    对于青岛中间包水口的烘烤，总的要求是要在开浇前l～2h内，快速烘烤到1000～1100℃为好。这样可以节省能源，也便于使用。但往往由于调度或其它原因，烘烤时间太长，造成一些不良的隐患。

　　对于板坯连铸，青岛中间包水口上已装有铝碳质整体塞棒或整体式铝碳质浸入式水口。如果长时间烘烤，制品强度降低；如果制品表面的防氧化涂层不良的话，制品还会被氧化疏松，不但使制品强度再下降，而且使用寿命还会降低。已有的经验表明，对于浸入式水口来说，在其壁厚不能再增厚的条件下，要延长其使用寿命，主要看其表面是否被氧化了。

　　铝碳质制品在烘烤过程中，其强度变化规律为：随着烘烤温度的上升，制品强度下降，到500～600℃之间，强度低；当温度继续上升，制品强度增加，到1300℃左右恢复到原状，再升高温度，则制品强度又下降。鉴于这个原因，要求快速烘烤达到预定的温度。

　　对于带有熔融石英质浸入式水口的中间包水口，对水口部分可以不烘烤或低温烘烤，因为石英质水口在高温下长期烘烤，会方石英化，使制品热稳定性下降，甚至会在水口内壁出现裂纹。在浇注过程中可能出现穿孔、断裂现象（当然，还与水口本身质馈有关）。

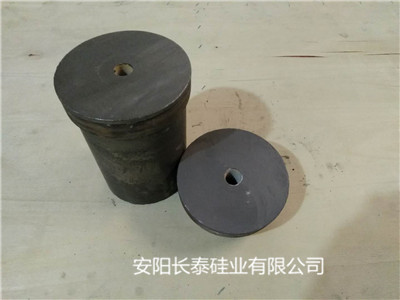

　　对于小方坯连铸用中间包水口，大多数使用绝热板作内衬，中间包水口不烘烤，有的钢厂也至多进行小火烘烤，只能起到干燥作用。在小方坯连铸的中间包水口上，通常装有3～6个锆质青岛定径水口。对于这种水口，必须单独充分地进行烘烤，否则在使用中有炸裂的危险。因为锆质制品的热稳定性特别差，预热不良会开裂。

滑动水口型号？中间包水口锆芯订做多少钱？压制定径水口类型？安阳长泰硅业有限公司提供大量品质可靠的水口、锆芯等产品及相关资讯服务，欢迎来电咨询！
